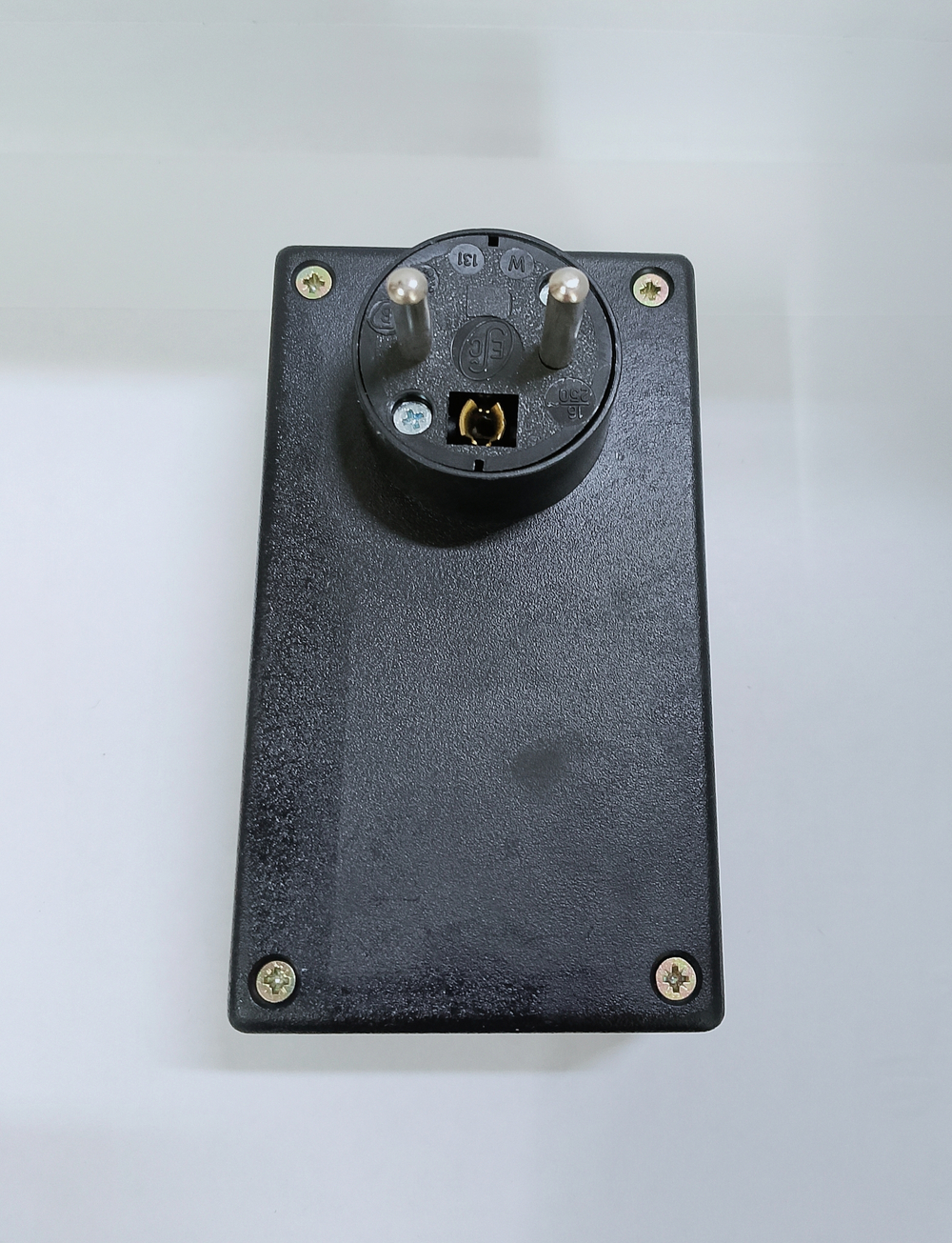

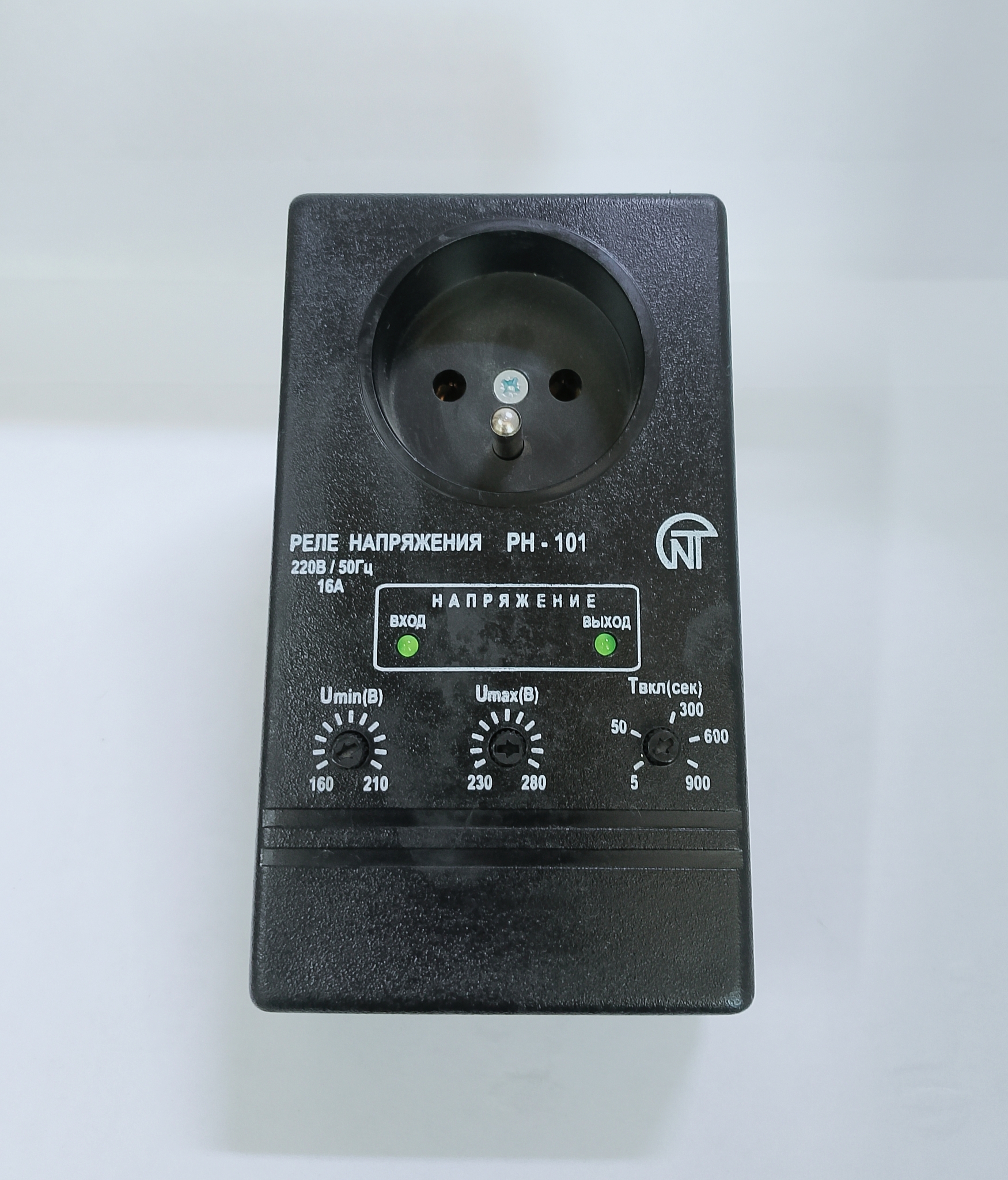

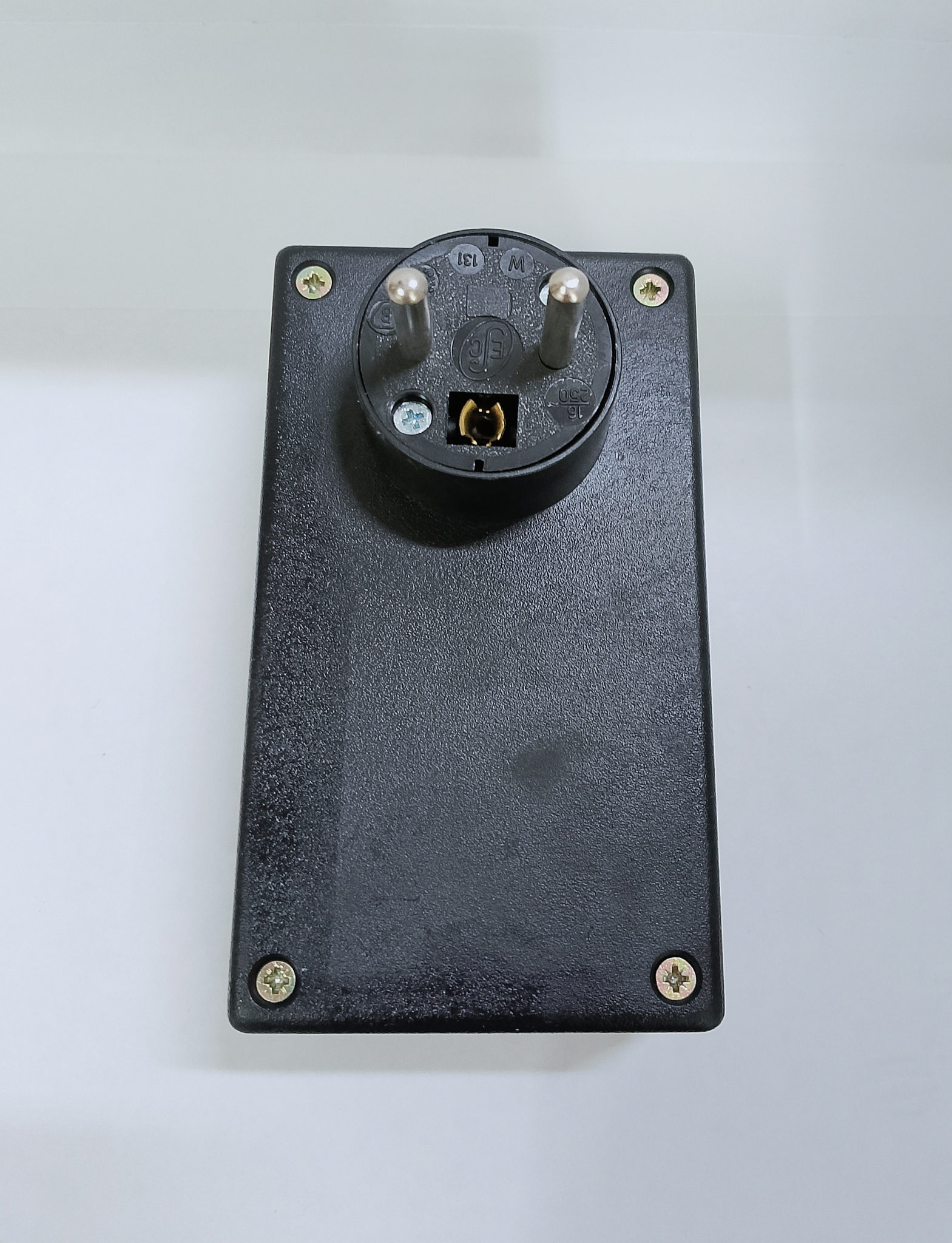

Однофазное реле напряжения РН-101 является по сути самостоятельным коммутационным аппаратом. Включается непосредственно в сетевую розетку, а нагрузка включается в розеточный разъем реле. Защищает нагрузку мощностью до 3,5 кВт (до 16 А) от недопустимых колебаний напряжения в сети. Имеет три независимые регулировки:
- порог срабатывания по Umin, В (160–210 В);
- порог срабатывания по Umax, В (230–280В);
- время автоматического повторного включения, сек. (5–900 сек).
Для исключения излишнего срабатывания реле при незначительных и/или кратковременных посадках напряжения предусмотрена фиксированная временная задержка при срабатывании по минимальному напряжению.
Реле имеет световую индикацию наличия напряжения в сети и наличия напряжения на выходе реле.
| Точность определения порога срабатывания по U, B | 3 |
| Напряжение при котором сохраняется работоспособность, В | 400 |
| Диапазон рабочих температур, °С | -25... +40 |
| Суммарный ток потребления от сети, мА до | 15 |
| Габаритные размеры, мм | 70х90х120 |
| Масса, кг | 0.2 |
