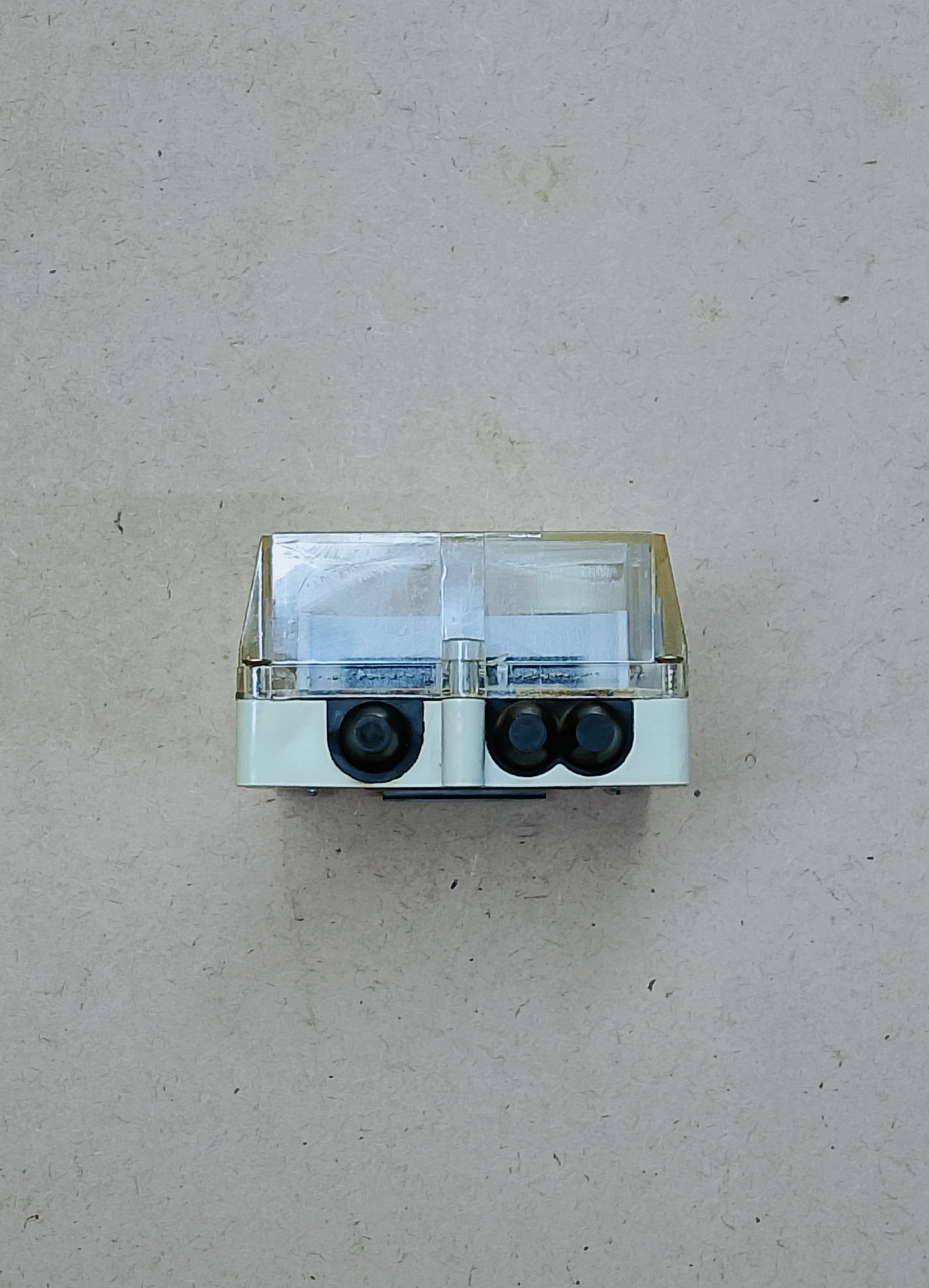

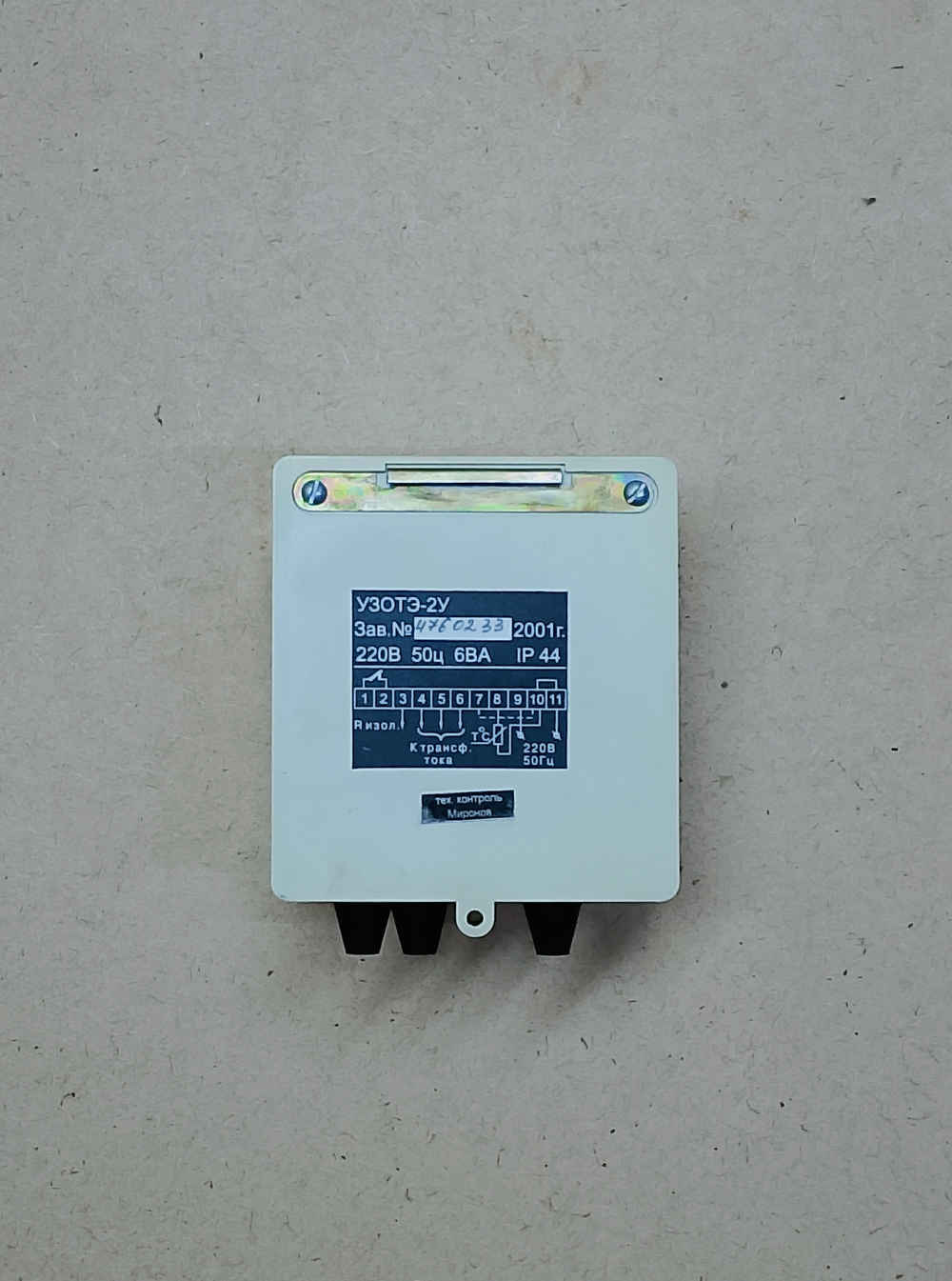

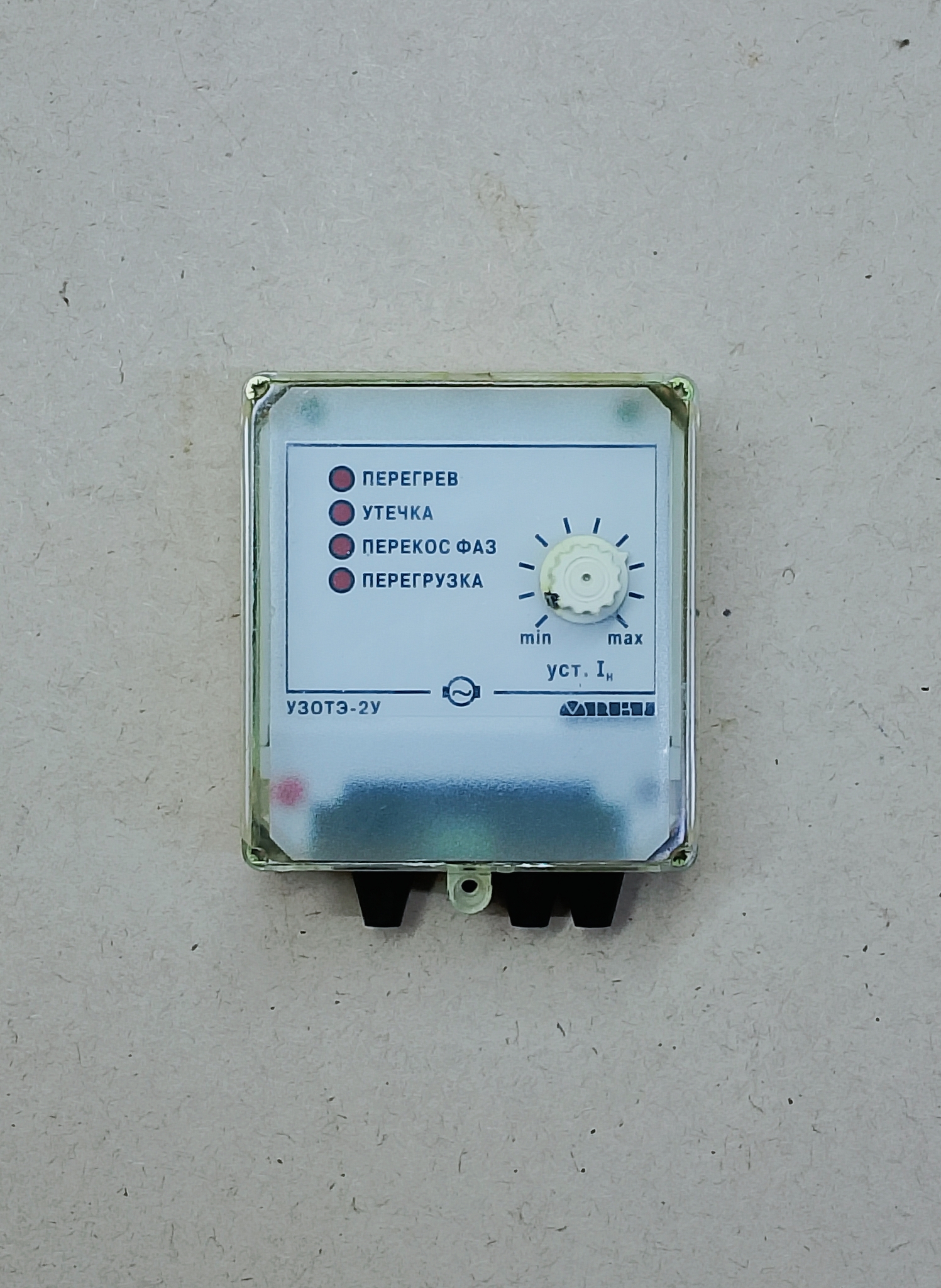

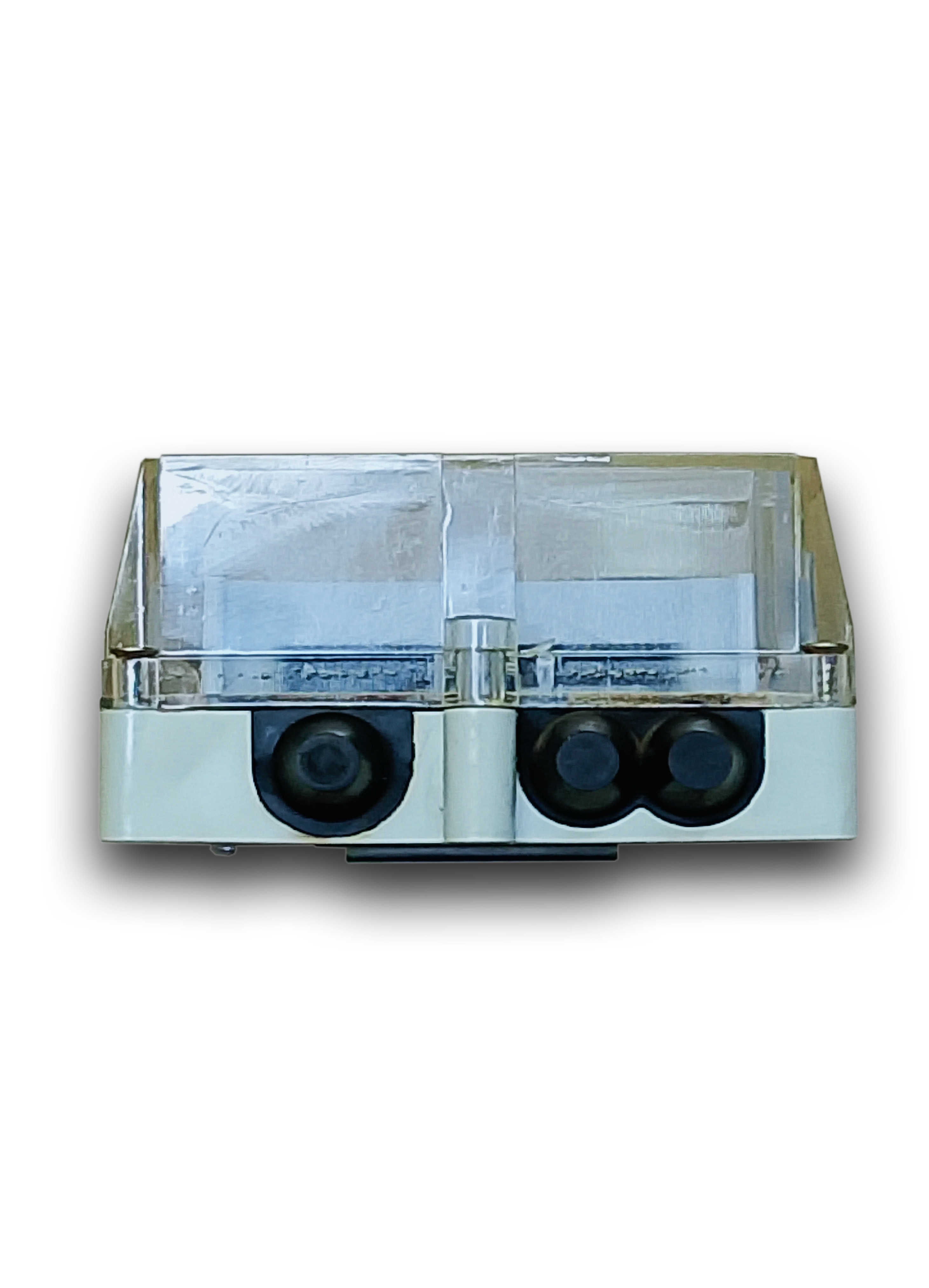

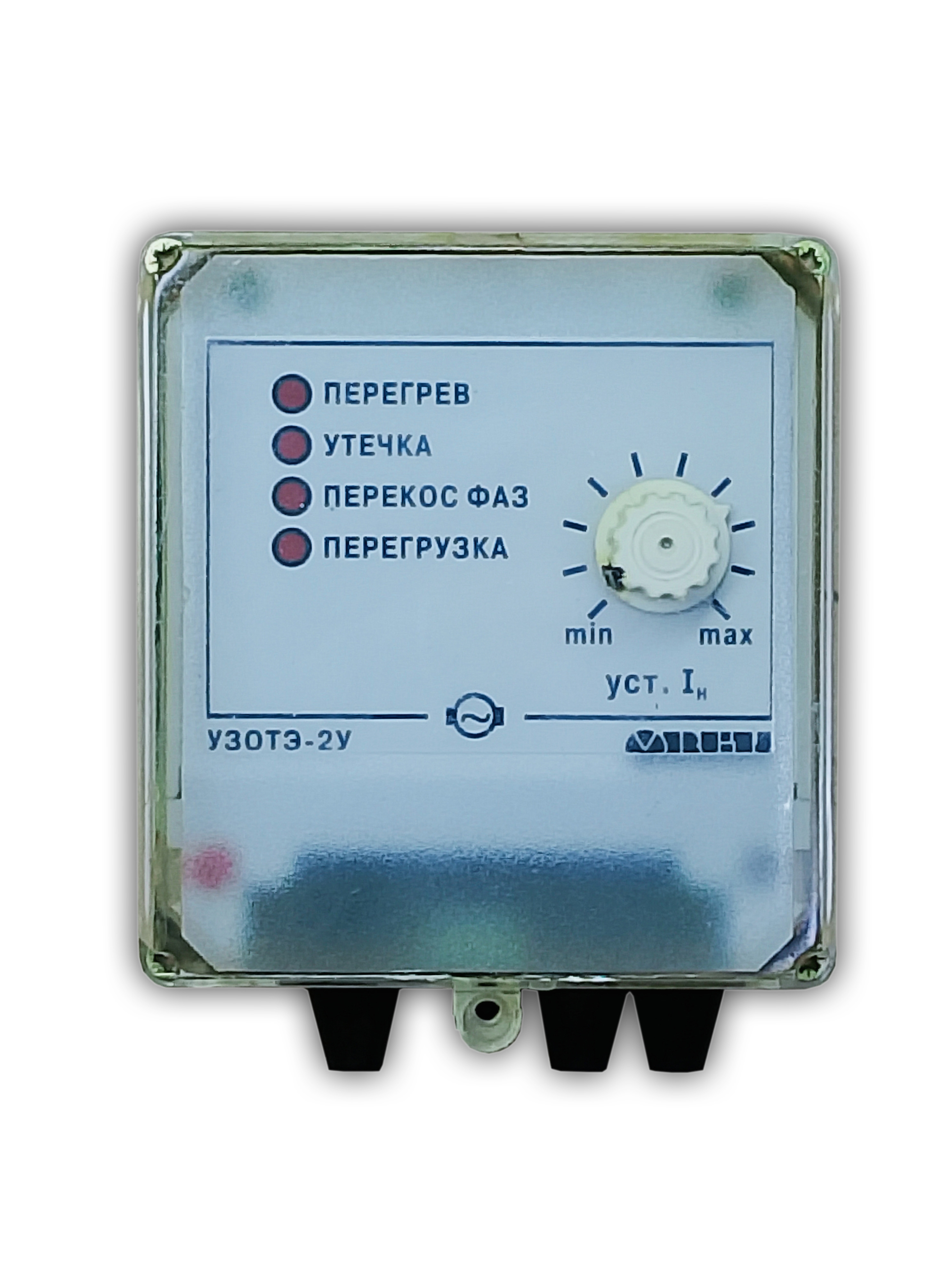

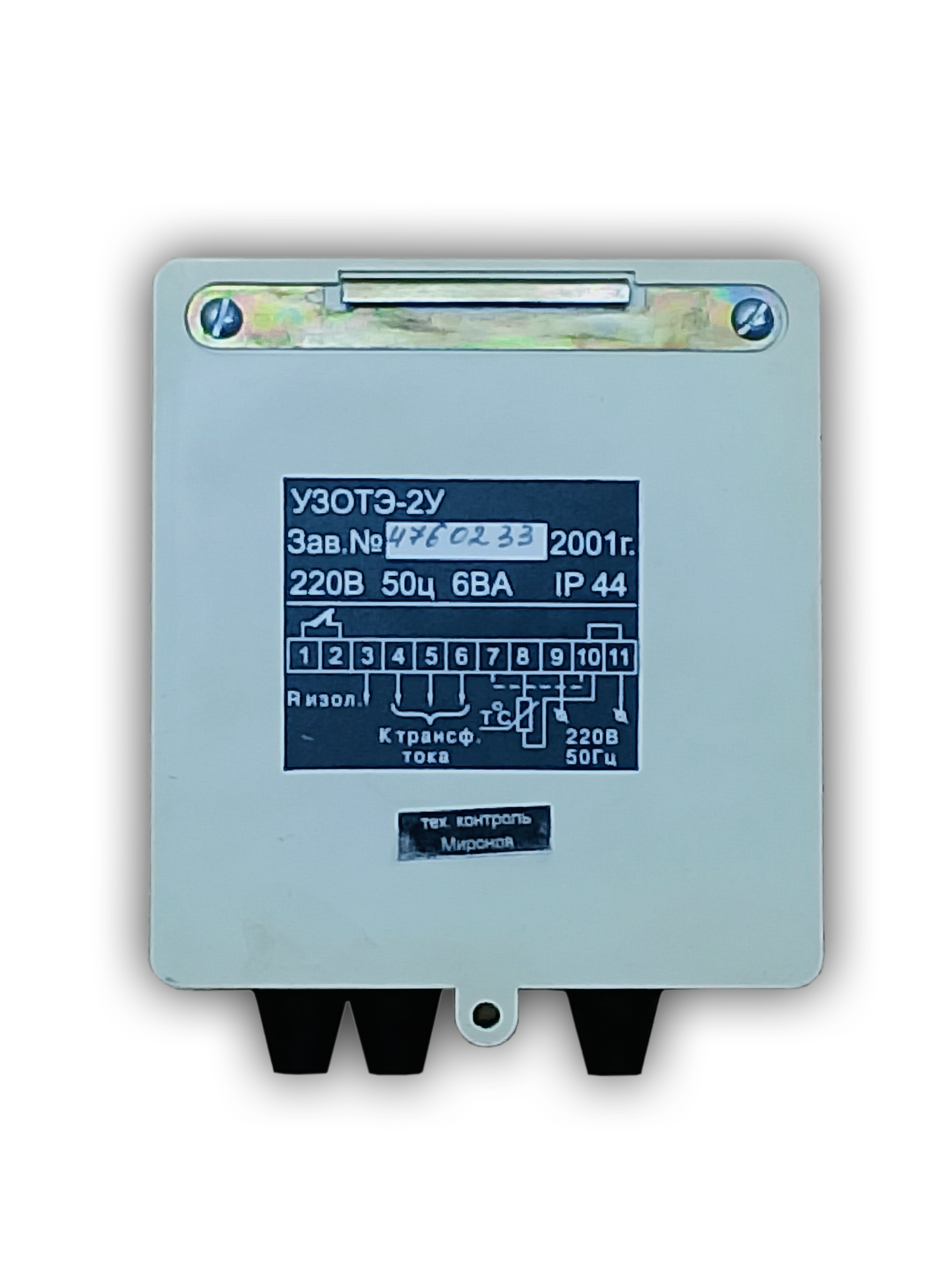

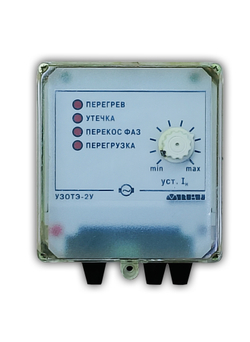

Устройство защитного отключения 3-х фазн. эл/дв УЗОТЭ-2У предназначено для защиты асинхронных электродвигателей путем их отключения при возникновении следующих аварийных ситуаций:
-обрыв или перекос фазы питающей сети;
-превышение номинального тока электродвигателя;
-перегрев обмотки статора.
При нарушении изоляции обмотки статора блокируется пуск электродвигателя. Устройство применяется в схемах управления электродвигателей, включаемых магнитными пускателями или контакторами от 0 до V величины с катушками включения на напряжение 220-380 В частотой 50 Гц.
| Напряжение питания прибора, В | 190-240 |
| Потребляемая мощность, Вт, не более | 4 |
| Мощность защищаемого электродвигателя, кВт | 1.6-250 |
| Допустимая нагрузка на контакты встроенного реле при напряжении 380 (220) В, не более (допускается увеличение тока до 6А при времени его протекания не более 0.1 сек.), А | 1.5 (2.5) А |
| Время подготовки устройства к работе, сек, не более | 10 |
|

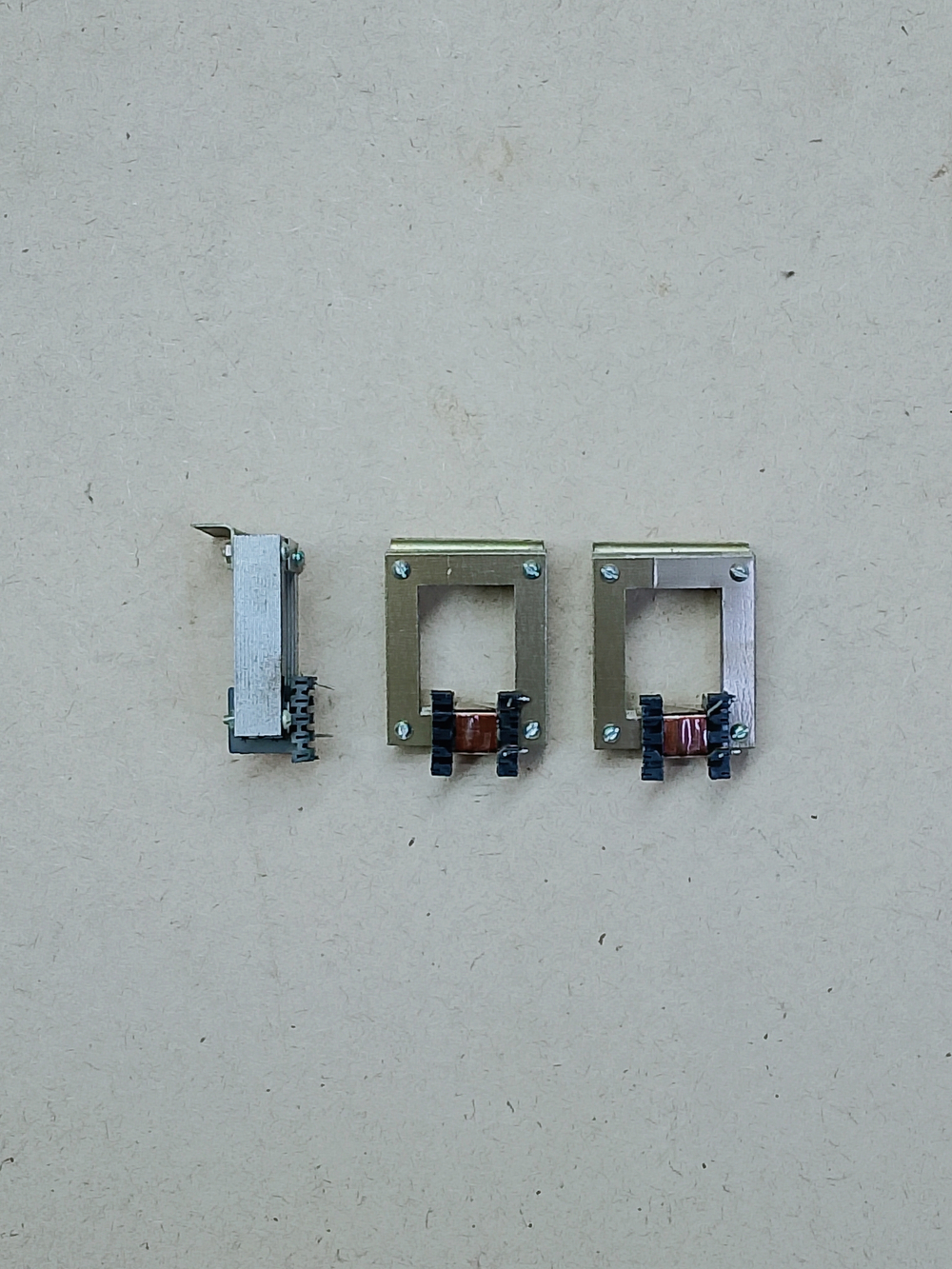

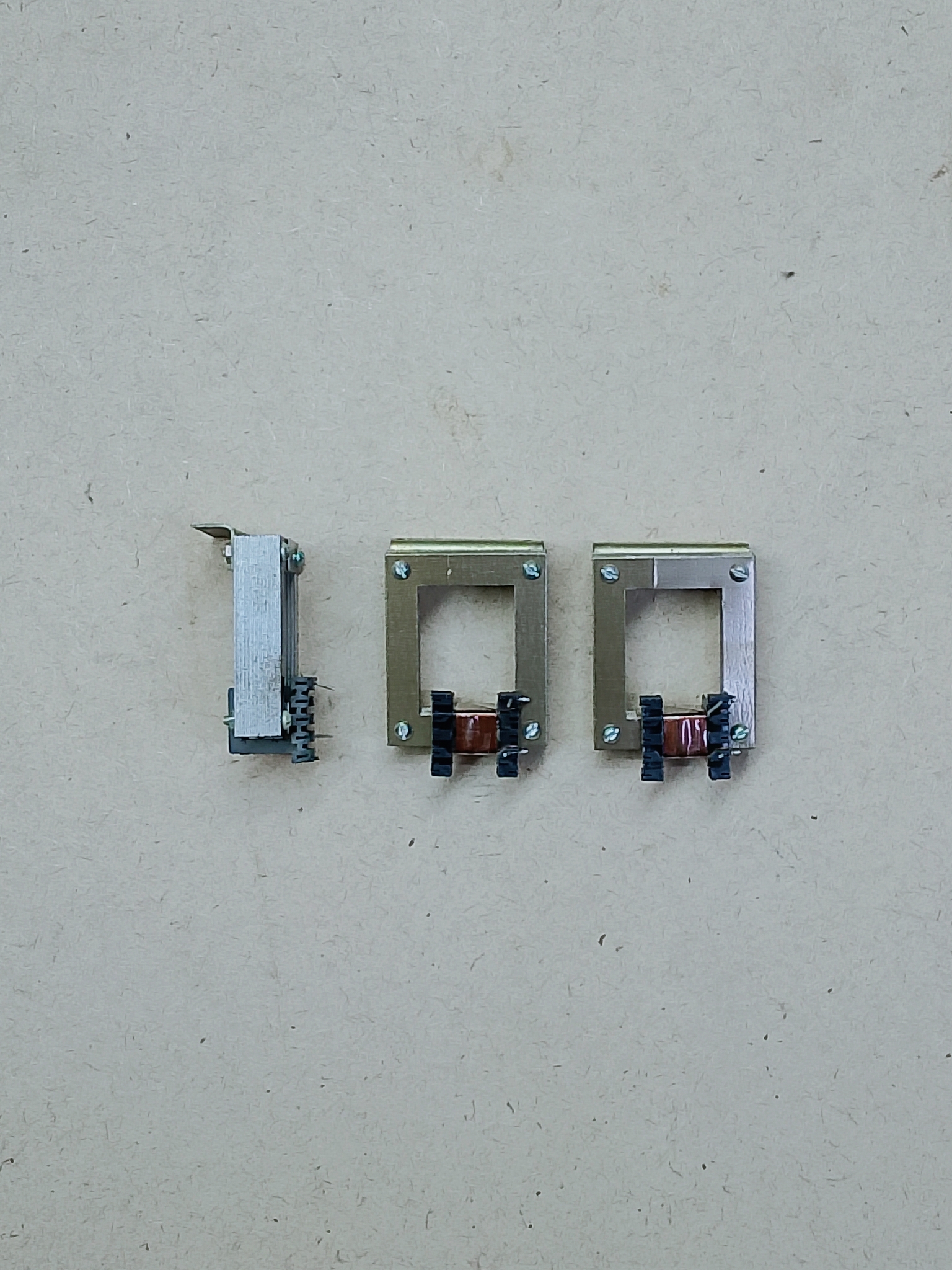

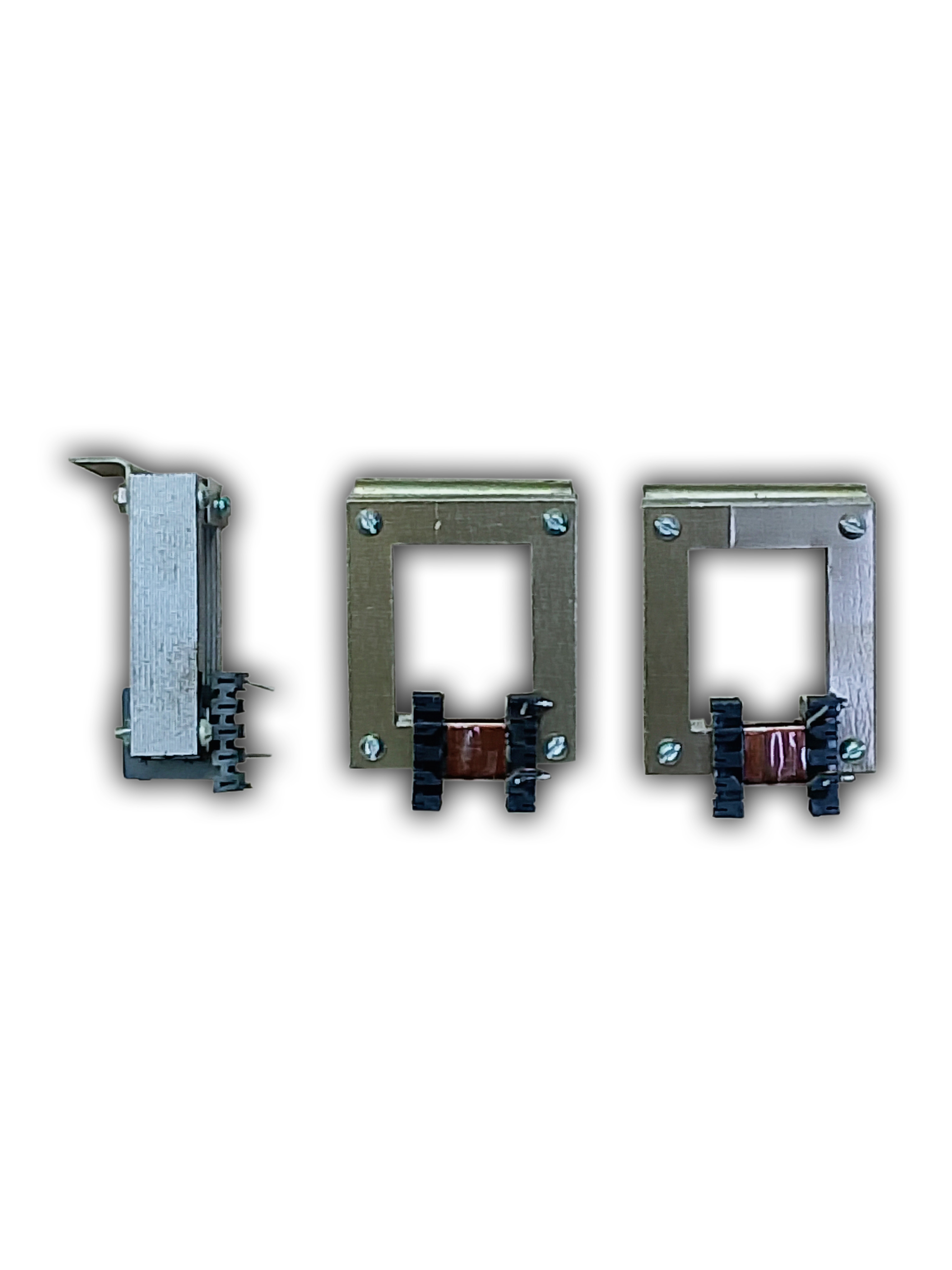

Макс. длина линии: между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом), м, не более между устройством и трансформатором тока, м, не более |
300
15 |
|
Температура защитного отключения двигателя, °С |
80-90 |
|
Время срабатывания устройства: при обрыве фазы, сек, не более при перегрузке по току в 1.5 раза, сек, не более при перегрузке по току в 4 раза |
4-12 30-60 8-24 |
|
Степень защиты |
IP44 |
|
Габаритные размеры, мм |
130х110х60 |
|
Масса, кг |
0.8 |
